まずはＥＲＤＡＳのタスクバーにある”ｍｏｄｅｌｅｒ”
をクリックします。＜――
そこで表示された” Ｓｐａｔｉａｌ ｍｏｄｅｌ ｍａｋｅｒ”の中から
”Ｍｏｄｅｌ ｍａｋｅｒ”をクリックします。
ここでは植生指数（ＮＤＶＩ）の算出を行います。
植生指数の算出には本来
ｂａｎｄ４−ｂａｎｄ３
――――――――――
ｂａｎｄ４＋ｂａｎｄ３
という式を使って算出するのですが、
”ＥＲＤＡＳ ＩＭＡＧＩＮＥ”上では
”ｂａｎｄ３”（可視光の赤）と
”ｂａｎｄ４”（近赤外）と
次のような計算式を使って植生指数の算出を行います。
ｂａｎｄ４−ｂａｎｄ３
――――――――― （×１００＋１００）
ｂａｎｄ４＋ｂａｎｄ３
| Ｑ． | 上記の式でなぜ”×１００”と”＋１００” をするのか？ | ＝ | Ａ．ＮＤＶＩの値は ”（−１ ＜＝ ＮＤＶＩ ＜＝ １）”
であるが ＥＲＤＡＳ上で認識できる値は ”（０ ＜＝ Ｆｉｌｅｐｉｘｃｅｌ ＜＝ ２５５）” であるため ”（ＮＤＶＩ×１００）＋１００” という線形変換を行って ＥＲＤＡＳ上で認識できる値にするためです。 |
| Ｑ． | なぜ、”ｂａｎｄ３”と”ｂａｎｄ４”なのか？ | ＝ | Ａ．植物は近赤外と可視域の赤を強く反射するためです。 |
それではこれを実際”ＥＲＤＡＳ ＩＭＡＧＩＮＥ”
上で行っていきましょう
まずはＥＲＤＡＳのタスクバーにある”ｍｏｄｅｌｅｒ”
をクリックします。
＜――
そこで表示された”
Ｓｐａｔｉａｌ ｍｏｄｅｌ ｍａｋｅｒ”の中から
”Ｍｏｄｅｌ ｍａｋｅｒ”をクリックします。
なにも表示されていないビューアが表示されるので、そのビューアの
＜―― タスクバーにある”カナヅチ”のようなものをクリックします。
するとビューアの右側にこのような
ツールボックスが表示されるので

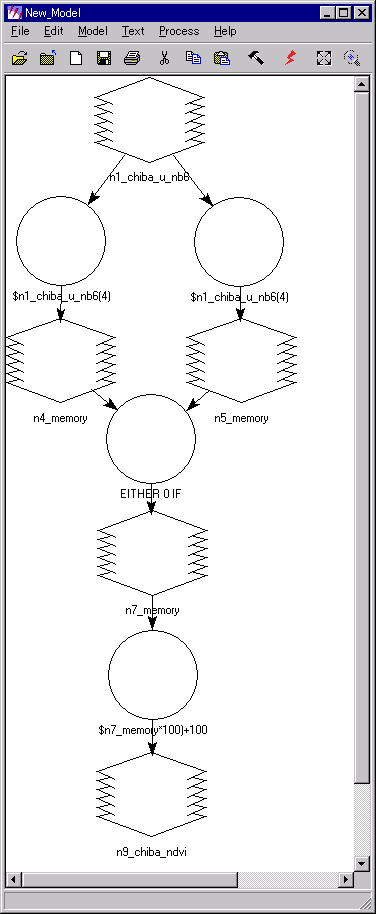

| ・ | １段目のラスタオブジェクト | |
| ・ | ２段目の関数オブジェクト | |
| ・ | ３段目のラスタオブジェクト | |
| ・ | ４段目の関数オブジェクト | |
| ・ | ５段目のラスタオブジェクト | |
| ・ | ６段目の関数オブジェクト | |
| ・ | 最後のラスタオブジェクト | |
| ・ | 仕上げと表示 |
それでは作成した各項目の説明に移りたいと思います。
するとダイアログボックスが表示されるので、”Ｆｉｌｅ Ｎａｍｅ”の あとは”ＯＫ”をクリックしてここは終了です。
ここでは、左図の左上に表示されている
次に右側の関数オブジェクトですが これで２つの関数オブジェクトは終了です。
＜―― 左側の関数オブジェクトの中の内容
次にその下にあるラスタオブジェクトです。
ここでの作業は左右両方共のラスタオブジェクトで同じ操作を
ここではダブルクリックして表示されたダイアログボックスの
次に、２つに分岐したものがまた１つに
ここでは特別な関数を用いて計算式の
まず、左図の右側にある”Ｆｕｎｃｔｉｏｎｓ”
の
” ＥＩＴＨＥＲ＿０【ゼロ】＿ＩＦ（＄ｎ４＿ｍｅｍｏｒｙ＿＝＝＿０．０）＿ＯＲ＿
＄ｎ５＿ｍｅｍｏｒｙ／＄ｎ４＿ｍｅｍｏｒｙ＿ＯＴＨＥＲＷＩＳＥ ”
式をこのように書き換えたら、”ＯＫ”をクリックしてここの作業は終了です。
ここではダイアログボックスの左上にある”＄ｎ７＿ｍｅｍｏｒｙ”
ここでは今まで行ってきたものをまとめ、結果を出力する

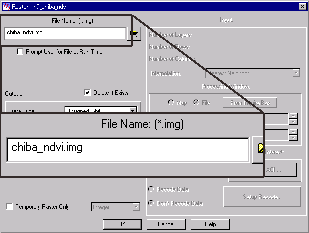

ここでの作業は出力するファイルの保存場所と名前を決めて

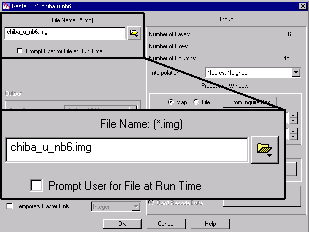

まずはじめに、１番上に作成したラスタオブジェクト
をダブルクリックします。
ところで、先程切り出しで作成した”ｎｏｎ−ｂａｎｄ６”
の
ファイルを入れます。
次に２つに分岐した左側の関数オブジェクトを
ダブルクリックします。

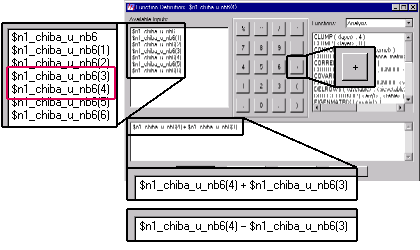

各バンドから”バンド（４）” ”＋”
”バンド（３）”
の順に選択し”ＯＫ”をクリックします。
そこも全く同じ手順で作成していきます。
そこでは、左図の下側に表示した内容の
示す通り、”＋”を
”−”に変えます。
ここでは２段目の関数オブジェクトの結果を一時的に
保存しておく場所になります。
行いますのでサクサク進みましょう。

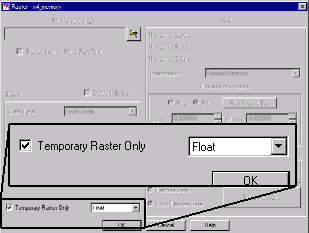

下側にある”Ｔｅｍｐｏｒａｒｙ Ｒａｓｔｅｒ Ｏｎｌｙ”を
チェックして
”ＯＫ”をクリックしてここは終了です。
戻ってきたところにある関数オブジェクトに
ついてです。
分数の部分の計算を行います。

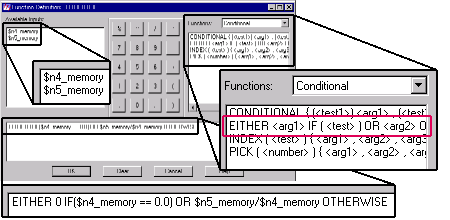

中から”ｃｏｎｄｉｔｉｏｎａｌ”を選択し
”ＥＩＴＨＥＲ．．．ＩＦ．．．”を選択します。
そして左図の下側にあるように計算式を
書き換えてください。
ちなみに”ｎ４”と”ｎ５”の次にあるアンダーバー以外がスペースです。（わかりにくかったらすいません）
ここは計算式の分数の後の”×１００”と”＋１００”
の部分を
計算を行っていきます。
左図の真中にある”（” ”）” ”＊” ”＋”等を使って
下側ような式を作成します。
では最後のラスタオブジェクトについてです。
ところになります。
”ＯＫ”をクリックして終了です。
＊ちなみに作成したファイルは種類ごとに別のフォルダに
（ここで作成したものならｉｍａｇｅ内等．．．）保存しておくと
あとで探す際に楽だと思います。

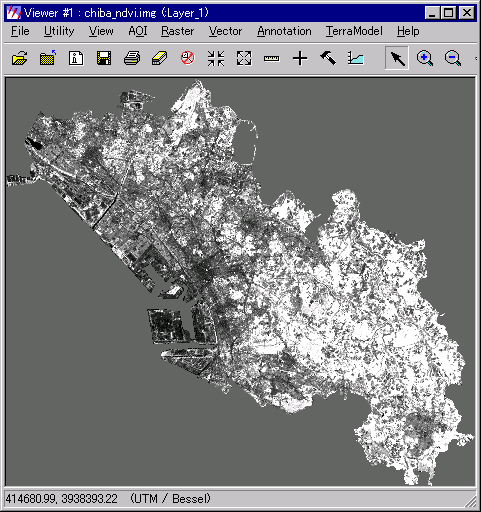

すると処理が始まるので、”ＯＫ”の表示が出たら、ＥＲＤＡＳタスクバーの
